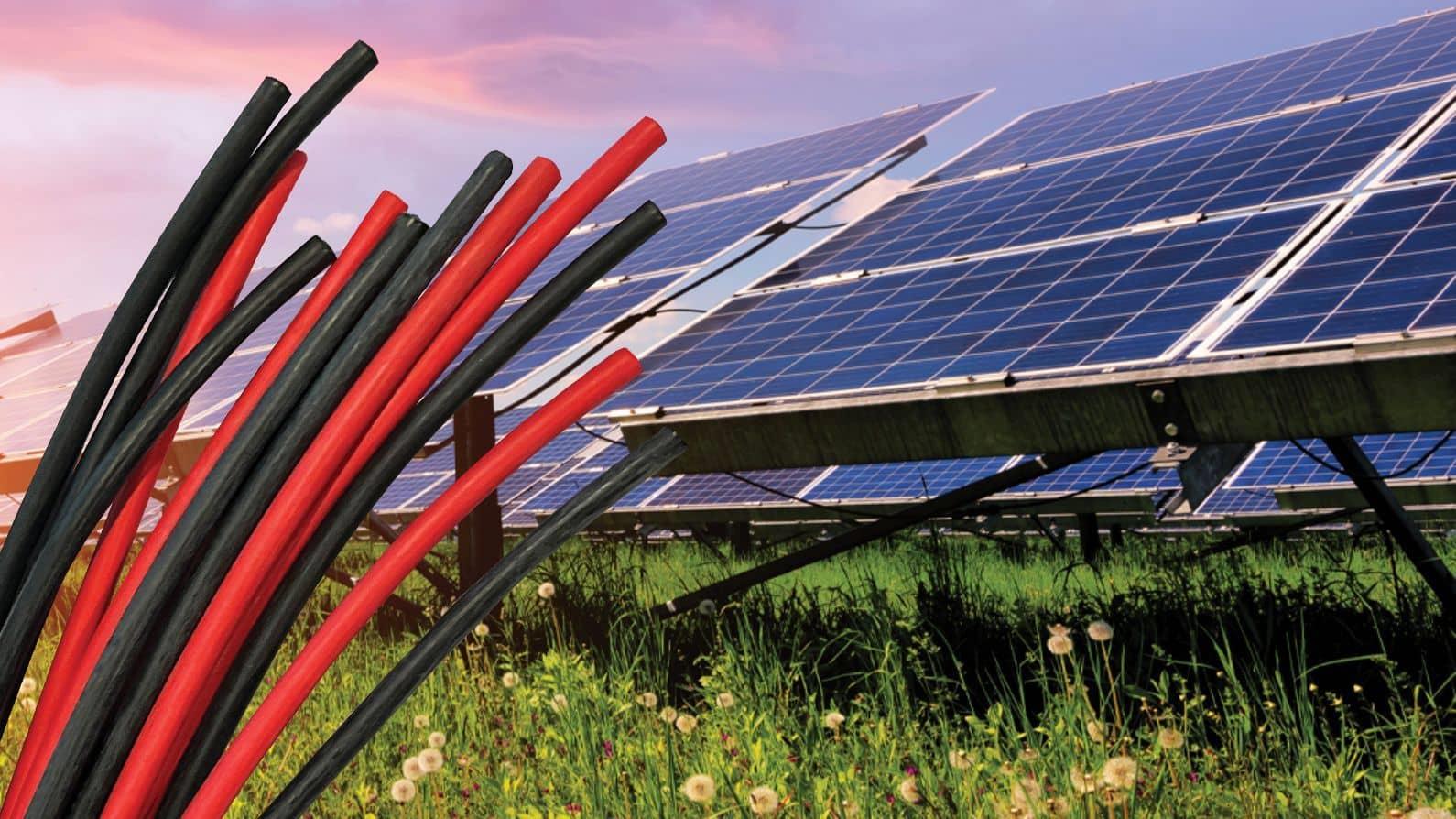

کابل سولار چیست و چه کاربردی دارد؟
کابل سولار نوعی کابل تخصصی است که برای انتقال برق در سیستم‌های خورشیدی به‌کار می‌رود و در برابر شرایط محیطی سخت مانند نور مستقیم خورشید، رطوبت و تغییرات دمایی بسیار مقاوم است. این کابل‌ها به‌گونه‌ای طراحی شده‌اند که عملکردی ایمن، پایدار و بدون افت انرژی را در طولانی‌مدت تضمین کنند. استفاده از کابلهای معمولی در این سیستم‌ها میتواند منجر به کاهش بازدهی و افزایش خطرات ایمنی شود. در این مقاله به‌صورت دقیق، ساده و کاربردی ویژگی‌ها، کاربردها و نکات کلیدی انتخاب کابل خورشیدی بررسی میشود تا مسیر تصمیم‌گیری برای خریداران و متخصصان آسان‌تر شود.
کابل سولار چیست؟
کابل سولار نوعی کابل برق تخصصی است که برای انتقال جریان مستقیم (DC) در سیستم‌های خورشیدی طراحی شده است. این کابل‌ها بین پنل خورشیدی، اینورتر و سایر تجهیزات فتوولتائیک قرار می‌گیرند و وظیفه انتقال مطمئن و ایمن برق را بر عهده دارند. ساختار کابل سولار به‌گونه‌ای است که در برابر اشعه UV، گرمای شدید، سرما، رطوبت، و خوردگی مقاومت بالایی دارد. این ویژگی‌ها باعث میشود کابل خورشیدی عمر مفید بالایی داشته باشد و در شرایط محیطی گوناگون عملکرد ثابتی از خود نشان دهد.
در طراحی کابلهای خورشیدی از عایق‌ها و روکش‌های خاصی مانند XLPE یا مواد مقاوم به حرارت و نور استفاده میشود که مانع فرسایش زودهنگام آنها میشود. کابل سولار معمولاً به‌صورت تک‌رشته‌ای یا دو‌رشته‌ای تولید میشود و با توجه به نیاز پروژه انتخاب میشود. همچنین رنگ استاندارد این کابل‌ها معمولاً مشکی یا قرمز است تا در شرایط فضای باز کمترین آسیب را ببینند. استفاده از کابل خورشیدی در پروژه‌های خانگی و صنعتی الزامی است، زیرا استفاده از کابلهای معمولی میتواند باعث کاهش ایمنی و راندمان سیستم شود.
انواع کابل سولار و تفاوت آن ها
کابل سولار در دو نوع اصلی تک‌رشته (Single Core) و دو‌رشته (Twin Core) تولید میشود که هرکدام کاربرد مشخصی دارند. کابل تک‌رشته بیشتر در سیستم‌های استاندارد خورشیدی استفاده میشود، جایی که سیم مثبت و منفی به‌صورت جداگانه نصب میشوند. این نوع کابل به دلیل انعطاف‌پذیری بالا و ساختار ساده، برای پروژه‌هایی با طراحی گسترده و مسافت زیاد مناسب‌تر است.
کابل دو‌رشته کابل‌هایی هستند که دارای دو هادی در یک غلاف مشترک‌اند و برای مسیرهای کوتاه یا نصب‌های فشرده کاربرد دارند. این کابل‌ها باعث صرفه‌جویی در فضا و تسهیل نصب میشوند، اما نسبت به نوع تک‌رشته در مواردی خاص محدودیت‌هایی دارند. از نظر فنی، هر دو نوع باید دارای عایق مقاوم، استانداردهای بین‌المللی، و توانایی تحمل ولتاژ بالا و دمای شدید باشند. انتخاب بین این دو نوع به طراحی سیستم، شرایط نصب و نوع تجهیزات مورد استفاده بستگی دارد.
ویژگی های فنی کابل سولار
ویژگی‌های فنی کابل سولار به گونه‌ای طراحی شده‌اند که دوام و عملکرد پایدار را در محیطهای سخت تضمین کنند. در ادامه، مهم‌ترین مشخصات فنی این کابل‌ها آورده شده است:
- مقاومت در برابر اشعه ماوراءبنفش (UV): کابل سولار در برابر تابش مستقیم نور خورشید آسیب نمی‌بیند و دچار ترک‌خوردگی یا فرسایش نمی‌شود.
- تحمل دمای بالا و پایین: این کابل‌ها معمولاً بازه دمایی بین -40 تا +120 درجه سانتی‌گراد را بدون افت عملکرد تحمل می‌کنند.
- انعطاف‌پذیری بالا: طراحی کابل به‌گونه‌ای است که در مسیرهای پیچیده و نصب‌های دشوار نیز به راحتی خم میشود و حالت خود را حفظ می‌کند.
- مقاومت در برابر رطوبت و آب: کابل سولار دارای روکش ضدآب است که مانع نفوذ رطوبت و ایجاد اتصال کوتاه میشود.
- طول عمر بالا: با رعایت استانداردهای ساخت، این کابل‌ها می‌توانند تا بیش از 25 سال در سیستم‌های خورشیدی بدون نیاز به تعویض فعالیت کنند.
- مطابقت با استانداردهای جهانی: اغلب کابلهای سولار معتبر دارای تاییدیه EN 50618 یا TÜV هستند که کیفیت و ایمنی آنها را تضمین می‌کند.
- تحمل ولتاژ بالا: کابل خورشیدی میتواند ولتاژهای DC تا 1500 ولت را با اطمینان کامل انتقال دهد.
- ضد خوردگی و مقاوم در برابر مواد شیمیایی: استفاده از مواد مقاوم در ساخت کابل، آن را در برابر اسید، روغن، نمک و مواد خورنده مقاوم کرده است.
کاربرد کابل سولار در سیستم های خورشیدی
- اتصال پنل خورشیدی به اینورتر: مهم‌ترین وظیفه کابل سولار، انتقال جریان مستقیم از پنل‌های خورشیدی به اینورتر برای تبدیل برق DC به AC است.
- اتصال اینورتر به باتری یا شبکه داخلی: کابل سولار در مسیر بین اینورتر و سیستم‌های ذخیره‌سازی مانند باتری یا سیستم برق داخلی ساختمان نقش مهمی دارد.
- اتصال تجهیزات حفاظتی و کنترل: کابلهای خورشیدی در مسیر تابلوهای DC و کلیدهای حفاظتی استفاده میشوند تا ایمنی سیستم حفظ شود.
- استفاده در مسیرهای طولانی داخل سایت‌های خورشیدی: در نیروگاه‌های بزرگ، کابل سولار برای انتقال انرژی از پنل‌ها تا مراکز جمع‌آوری یا توزیع برق استفاده میشود.
- اتصال به تجهیزات اندازه‌گیری و مانیتورینگ: در برخی سیستم‌ها، کابل خورشیدی برای انتقال سیگنال‌ها به ماژول‌های کنترل و مانیتور مصرف برق به‌کار می‌رود.
مزایای استفاده از کابل سولار
استفاده از کابل سولار باعث افزایش ایمنی، طول عمر و بازدهی سیستم‌های خورشیدی میشود. این کابل‌ها با داشتن عایق مقاوم در برابر گرما، رطوبت، اشعه UV و مواد شیمیایی، عملکردی پایدار و قابل اعتماد را در شرایط سخت محیطی فراهم می‌کنند. به‌دلیل طراحی تخصصی، تلفات انرژی به حداقل می‌رسد و ریسک اتصال کوتاه یا آتش‌سوزی نیز کاهش می‌یابد. نصب آسان، انعطاف‌پذیری بالا و تطابق با استانداردهای جهانی از دیگر مزایای کلیدی کابل خورشیدی هستند که آن را به گزینه‌ای ضروری برای هر پروژه خورشیدی تبدیل می‌کنند.
انتخاب کابل سولار مناسب برای پروژه شما
انتخاب کابل سولار مناسب باید بر اساس ظرفیت سیستم، شرایط محیطی و نوع تجهیزات انجام شود. سطح مقطع کابل از مهم‌ترین فاکتورهای انتخاب است و باید متناسب با جریان عبوری و طول مسیر در نظر گرفته شود تا افت ولتاژ به حداقل برسد. همچنین نوع عایق، مقاومت کابل در برابر UV، حرارت و رطوبت باید با شرایط نصب هماهنگ باشد. در پروژه‌هایی که در فضای باز یا مناطق با رطوبت بالا اجرا میشوند، استفاده از کابل‌هایی با روکش مقاوم و استانداردهای بین‌المللی ضروری است.
توجه به برند و گواهینامه‌های فنی کابل نیز اهمیت زیادی دارد. کابل‌هایی که دارای تاییدیه‌هایی نظیر EN 50618 یا TÜV هستند، از نظر کیفیت ساخت، ایمنی و طول عمر اطمینان بیشتری ایجاد می‌کنند. بررسی جزئیات فنی مانند کلاس حرارتی، انعطاف‌پذیری و تحمل ولتاژ نیز به انتخاب بهتر کمک می‌کند. انتخاب صحیح کابل سولار نه‌تنها باعث عملکرد بهتر سیستم میشود، بلکه هزینه‌های تعمیر و نگهداری را نیز در بلندمدت کاهش می‌دهد.
کابل سولار در پروژه های خانگی و صنعتی
کابل سولار در پروژه‌های خورشیدی خانگی و صنعتی کاربرد گسترده‌ای دارد و نوع آن بسته به مقیاس و شرایط نصب متفاوت است. در سیستم‌های خانگی معمولاً از کابلهای با سطح مقطع پایین‌تر مانند 4 یا 6 میلی‌متر مربع استفاده میشود که برای مسافت‌های کوتاه و جریان متوسط مناسب‌اند. اما در پروژه‌های صنعتی و نیروگاه‌های خورشیدی بزرگ، کابل‌هایی با سطح مقطع بالاتر و ویژگی‌های حفاظتی بیشتر مانند روکش‌های ضد اشعه UV و مقاوم در برابر روغن و اسید به کار می‌روند. انتخاب صحیح کابل در هر دو نوع پروژه، نقش کلیدی در افزایش راندمان و ایمنی سیستم دارد.
نگهداری و ایمنی کابل سولار
نگهداری و ایمنی کابل سولار اهمیت زیادی در طول عمر و عملکرد صحیح سیستم خورشیدی دارد. با رعایت چند نکته ساده میتوان از آسیب‌های احتمالی جلوگیری کرد:
- جلوگیری از خم شدن بیش از حد کابل: خم شدن شدید و خارج از شعاع استاندارد میتواند به عایق و ساختار داخلی کابل آسیب برساند.
- محافظت از کابل در برابر اشعه مستقیم خورشید: اگرچه کابل سولار در برابر UV مقاوم است، اما استفاده از کانال‌کشی یا کاور مخصوص در محیطهای خیلی گرم توصیه میشود.
- بررسی دوره‌ای کابل‌ها: بازرسی چشمی منظم برای مشاهده هرگونه پارگی، تغییر رنگ یا ترک‌خوردگی، به شناسایی مشکلات پیش از ایجاد خرابی کمک می‌کند.
- جلوگیری از تماس با آب یا مواد شیمیایی خورنده: در صورت نصب در نزدیکی منابع رطوبت یا مواد شیمیایی، استفاده از کابلهای با روکش مقاوم ضروری است.
- استفاده از بست و نگهدارنده مناسب: نصب صحیح کابل با استفاده از بست‌هایی که فشار بیش از حد وارد نکنند، باعث افزایش ایمنی و ثبات کابل میشود.
- اطمینان از اتصال صحیح سر کابل‌ها: سر کابل‌ها باید به‌درستی عایق شده و اتصالات آنها محکم و استاندارد باشد تا از ایجاد جرقه یا افت ولتاژ جلوگیری شود.
راهنمای نصب کابل سولار
نصب صحیح کابل سولار نقش مهمی در عملکرد ایمن و بدون اختلال سیستم خورشیدی دارد. در مرحله اول باید مسیر کابل‌کشی به‌درستی طراحی شود تا از برخورد با موانع، نقاط رطوبت‌زا یا منابع گرمایی دور باشد. استفاده از بست‌های مقاوم، کانال‌های مناسب و رعایت شعاع خم استاندارد در طول مسیر، از آسیب فیزیکی به کابل جلوگیری می‌کند. همچنین باید کابل‌ها را در مسیری نصب کرد که کمترین تماس مستقیم با نور خورشید یا باران داشته باشند، مگر اینکه کابل دارای پوشش مخصوص فضای باز باشد.
در محل اتصال کابل‌ها به پنل‌ها، اینورتر یا باتری، باید از سرسیم‌های استاندارد و اتصالات محکم استفاده شود تا افت ولتاژ یا جرقه ایجاد نشود. لازم است تمامی اتصالات در برابر رطوبت و گردوغبار عایق‌کاری شوند و از پوشش‌های محافظ مانند گلند یا جعبه‌های اتصال استفاده گردد. رعایت این موارد در زمان نصب، ضمن افزایش ایمنی، از بروز خرابی زودرس کابل جلوگیری کرده و هزینه‌های تعمیر و نگهداری سیستم را به حداقل می‌رساند.
سوالات متداول
- آیا میتوان از کابلهای معمولی بهجای کابل سولار استفاده کرد؟
خیر، کابلهای معمولی فاقد مقاومت کافی در برابر UV، رطوبت و دماهای بالا هستند و استفاده از آنها میتواند باعث کاهش ایمنی و عمر سیستم خورشیدی شود.
- طول مجاز کابل سولار در یک مسیر چقدر است؟
طول کابل بستگی به توان سیستم، سطح مقطع کابل و جریان عبوری دارد. معمولاً تا 30 متر برای کابلهای 4 یا 6 میلی‌متر مجاز است، اما باید افت ولتاژ محاسبه شود.
- آیا کابل سولار برای استفاده در محیطهای صنعتی مناسب است؟
بله، کابل سولار با ویژگیهایی مانند مقاومت در برابر حرارت، مواد شیمیایی و اشعه UV برای شرایط سخت صنعتی بسیار مناسب است.
- چه رنگهایی برای کابل خورشیدی استفاده میشود و آیا رنگ اهمیت دارد؟
رنگ استاندارد کابلهای سولار معمولاً مشکی یا قرمز است. این رنگها برای شناسایی قطب مثبت و منفی و مقاومت بیشتر در برابر نور خورشید انتخاب میشوند.
